1　　产品概述

　　欧卡姆®防水穿刺接线盒是欧卡姆路灯配电线路全防水连接系统的重要组成部分之一，广泛用于路灯、景观灯低压配电系统供电电缆穿刺Τ接，既可埋地安装又可在路灯电缆井内安装，产品体积小、造型美观、施工方便、性能可靠、经济实用，自2009年推广应用以来，工程业绩遍及全国，深受客户喜爱。

　　本产品获得多项国家发明专利，有力保障客户利益不受侵害。

2　　产品组成

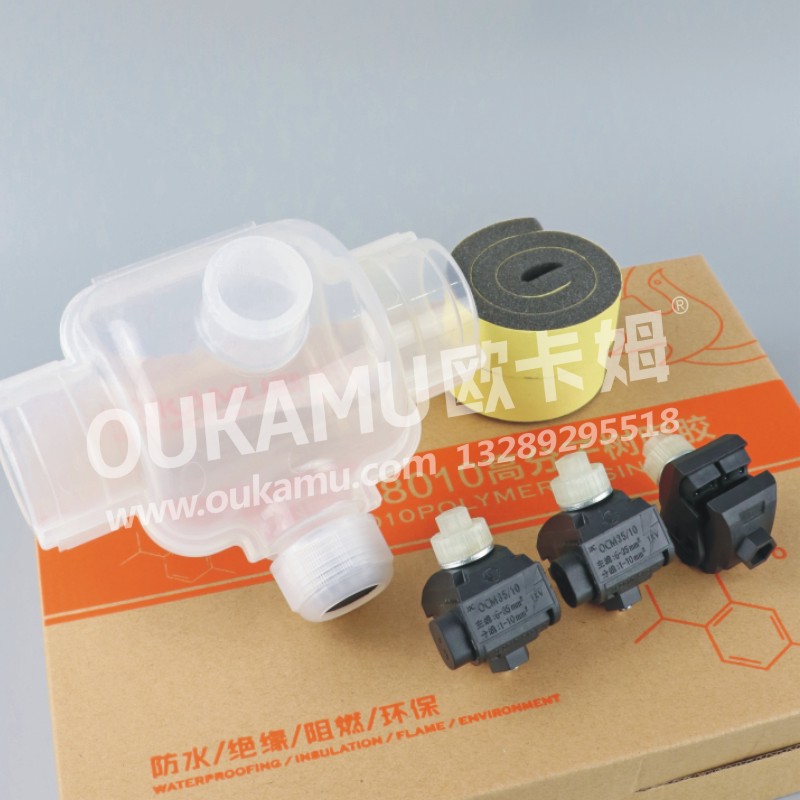

由穿刺线夹、Τ型接线盒、防水胶和密封绵组成。



3　　产品应用

3.1　路灯、景观灯埋地电缆穿刺Τ接应用。

3.2　电缆井、电缆沟和水中敷设电缆穿刺Τ接应用。

3.3　与欧卡姆路灯防水配电盒组合应用，可形成路灯配电线路全防水连接系统。



4　　产品优点

4.1　主干电缆和分支电缆穿刺Τ接，无需截断主干电缆，无需剥除电缆线芯绝缘层，施工简单、快捷。

4.2　三层绝缘防水保护：接线盒+防水胶+穿刺线夹。

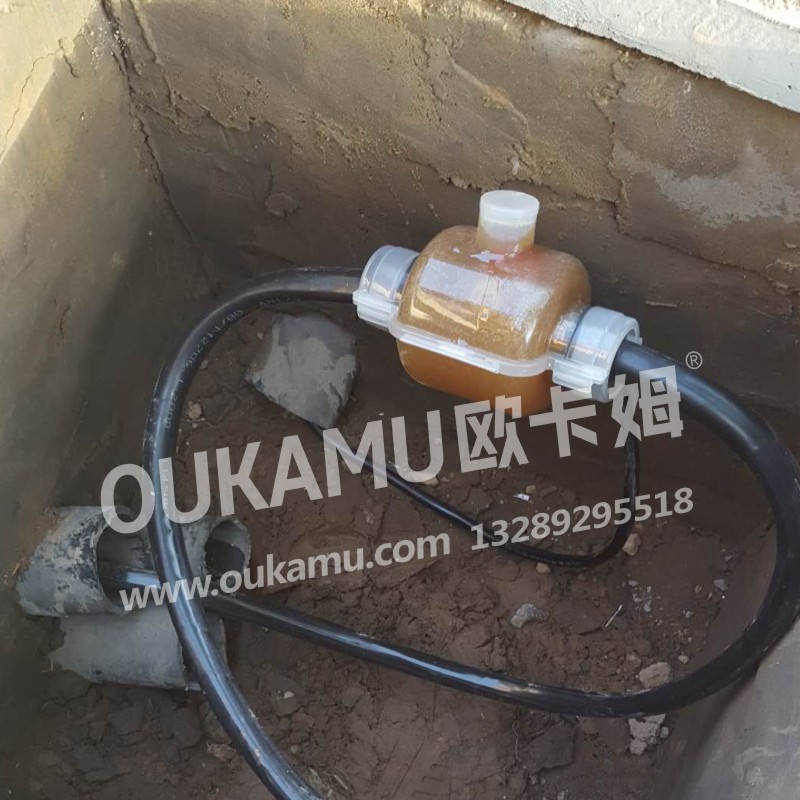

4.3　安装位置和安装方式灵活，既可埋地安装，又可电缆井内安装，还可电缆沟内安装。

4.4　终身免维护，一劳永逸，零维护成本。



5　　核心技术优势

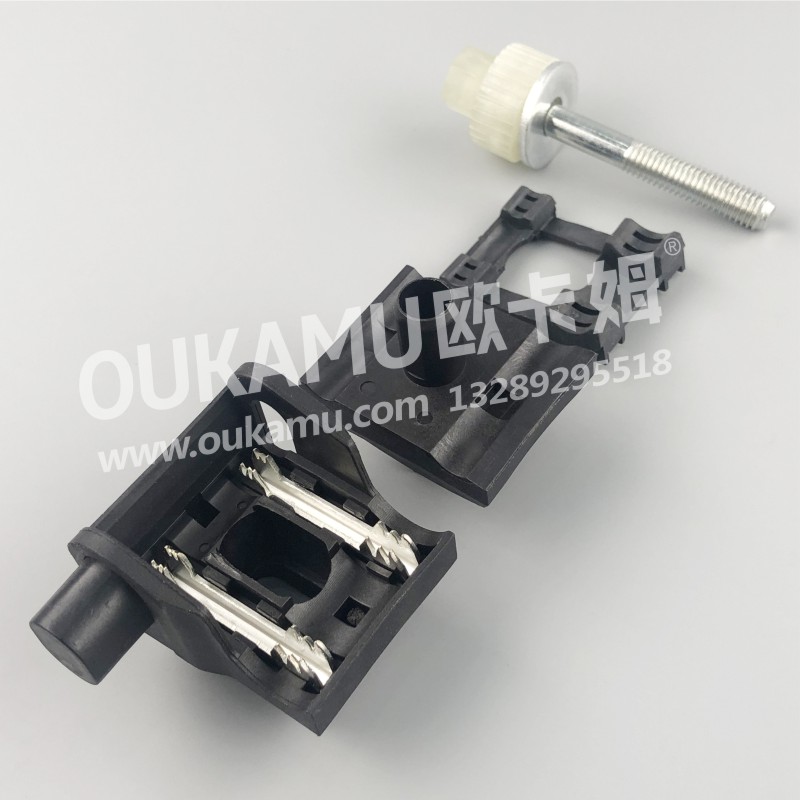

5.1　穿刺线夹核心技术优势

5.1.1 穿刺载流导体为U型四刀片结构（一个载流导体四个穿刺刀片）。

5.1.2 穿刺接触点多（每个穿刺线夹24-72个穿刺触头）。

5.1.3 穿刺接触横截面积大。

5.1.4 载流能力强。

5.1.5 适用铜和铜、铝和铜电缆穿刺连接。

5.1.6 对铝芯电缆损伤程度小。

5.1.7 适用多股软芯线穿刺连接。

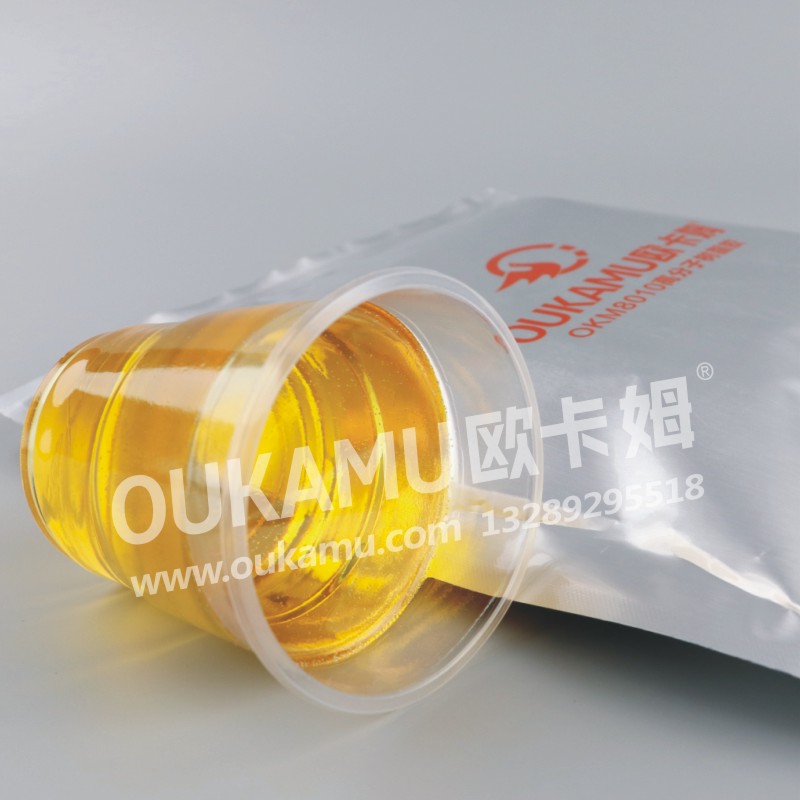

5.2　防水胶核心技术优势

5.2.1 绝缘、阻燃。

5.2.2 凝固后具有弹性，必要时可剥离。

5.2.3 施工简单。

5.2.4 使用寿命长。

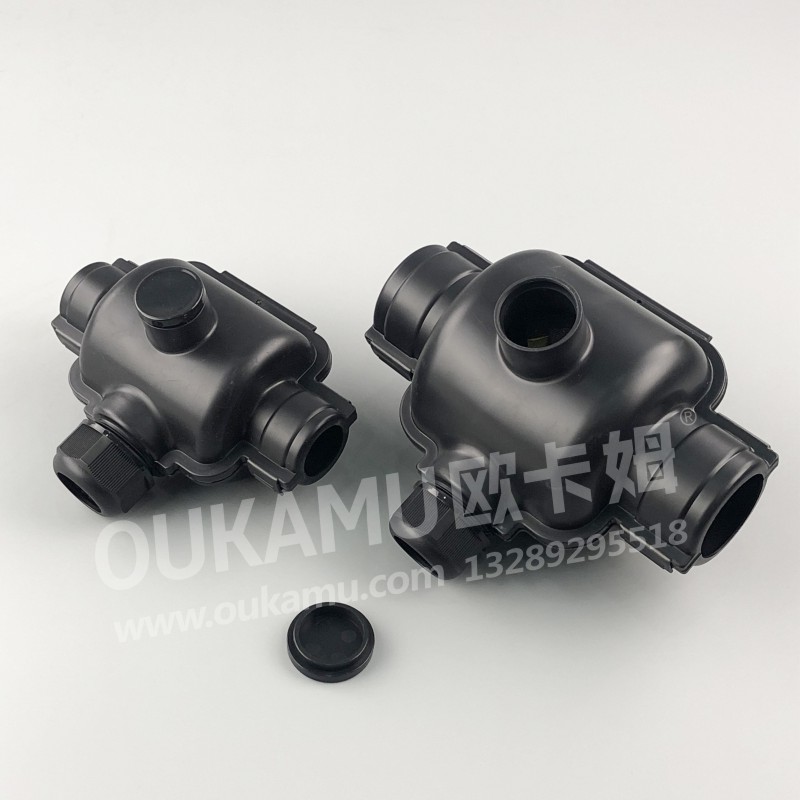

5.3　接线盒核心技术优势

5.3.1 尺寸小、结构紧凑、厚实耐用、美观大方。

5.3.2 施工方便。

5.3.3 Τ型结构，分支电缆引出接线盒采用防水锁头锁紧密封。

5.3.4 上下盒体接合部位设有密封装置，密封效果好。



6　　技术特征

6.1　防水性能：IP68级。

6.2　绝缘电阻：沉在1米水底，绝缘电阻值>10000MΩ。

6.3　耐电压：沉在1米水底，施加电压3.5kV、5min，相间不击穿。

6.4　使用寿命：与电缆使用寿命相同。

6.5　执行标准：Q/OKM02-2018《额定电压0.6/1kV防水穿刺接线盒》。

6.6　参照标准：GB13140.1-2008《家用和类似用途低压电路用的连接器件第1部分：通用要求》、GB13140.4-2008《家用和类似用途低压电路用的连接器件第2部分：作为独立单元的带穿刺绝缘型夹紧件的连接器件的特殊要求》和GB4208-2008《外壳防护等级》。

6.7　产品检验：通过陕西省产品质量监督检验研究院和西安欧卡姆电气有限公司检验合格。



7　　技术特征

7.1　穿刺载流导体为U型四刀片结构（一个载流导体四个穿刺刀片、12个穿刺触头）

7.2　防水胶凝固后具有弹性，必要时可剥离。

7.3　主干电缆贯通孔与分支电缆通孔成Τ字型。

7.4　分支电缆引出接线盒采用防水锁头锁紧密封。



8　　施工步骤、灌胶要领和注意事项

8.1　施工步骤

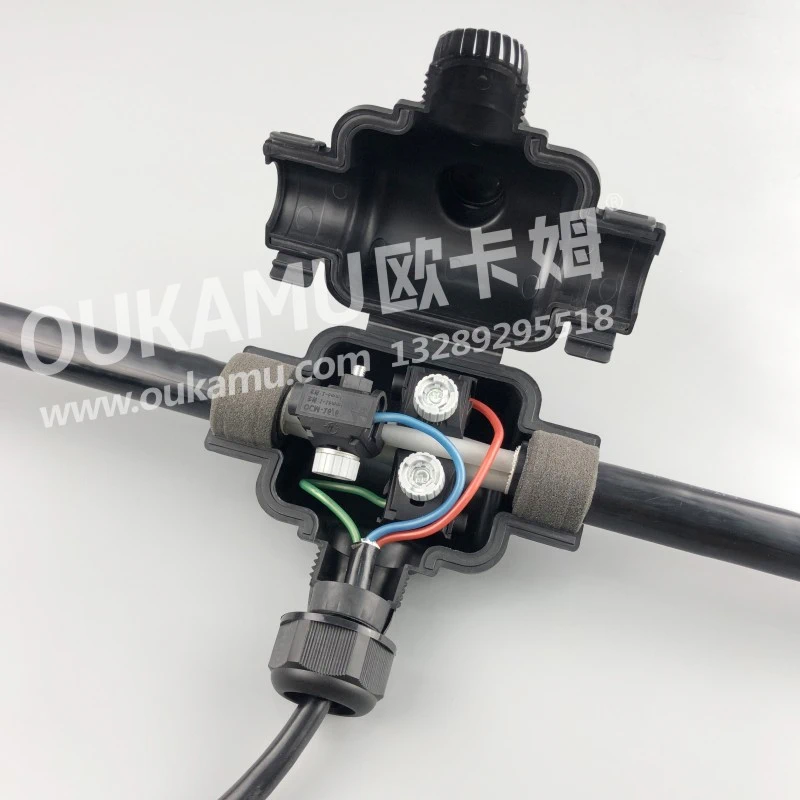

8.1.1 将主干电缆和分支电缆穿刺Τ接。

8.1.2 缠绕密封绵。

8.1.3 将穿刺Τ接头全部封包在Τ型接线盒内。

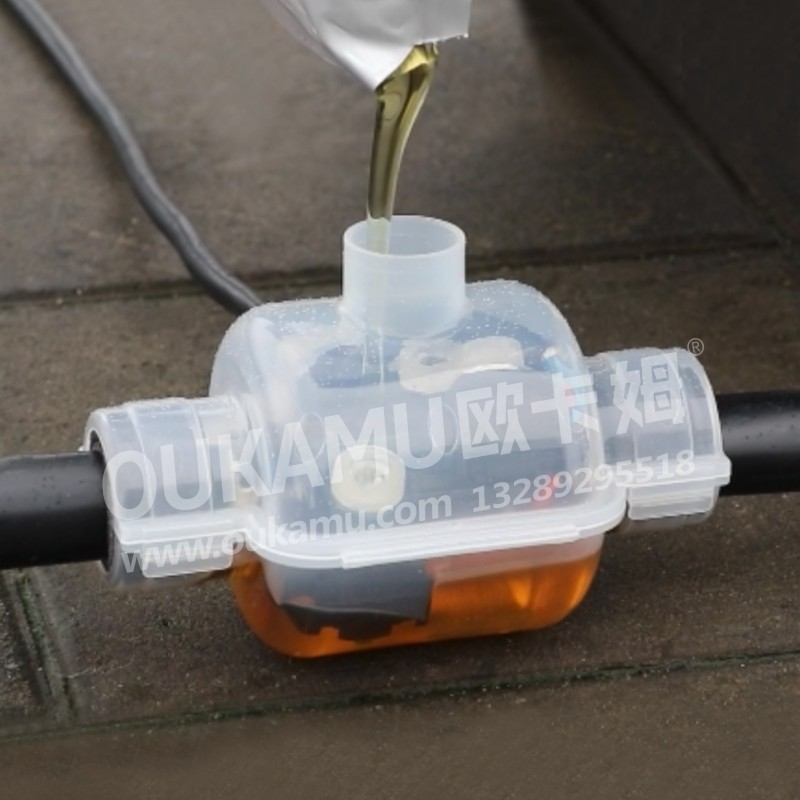

8.1.4 灌胶。

8.2　灌胶要领

　　拉开胶袋中间隔离条，将A、B组份充分混合均匀，待手感胶袋发热或手感胶液变得粘稠开始灌胶，

灌胶时机把握不好，容易造成胶液渗漏或胶液提前凝固而无法使用。

8.3　注意事项

8.3.1 灌胶前

8.3.1.1  确保接线正确。

8.3.1.2  确保主干电缆贯通孔和分支电缆通孔封堵良好。

8.3.1.3  确保接线盒放置水平，灌胶口垂直向上。

8.3.2 灌胶中：匀速慢灌。

8.3.3 灌胶后

8.3.3.1  检查是否灌满，未灌满必须补灌。

8.3.3.2  确保灌满且凝固后再盖上灌胶口盖。



9　　型号、规格和技术数据



型号	适用电缆近似外径 （mm）		容装穿刺线夹				外形尺寸 长*宽*高 （mm）
			数量	型号	规格（mm2）
	主干电缆	分支电缆			主干线	分支线
OKM/TDFH-1	15-23	8-15	2-4	OCM-16/6	4-6	1-6	140*85*75
OKM/TDFH-2	15-40	8-20	2-4	OCM-70/10	6-70	1-10	180*110*100
OKM·F	8-15	3-10	1	OCM-70/10	6-70	1-10	100*80*90
