1 产品应用
1.1 用于工业和民用建筑低压配电系统防火电缆Τ接（分支连接），符合JGJ16-2008《民用建筑电气设计规范》规定。

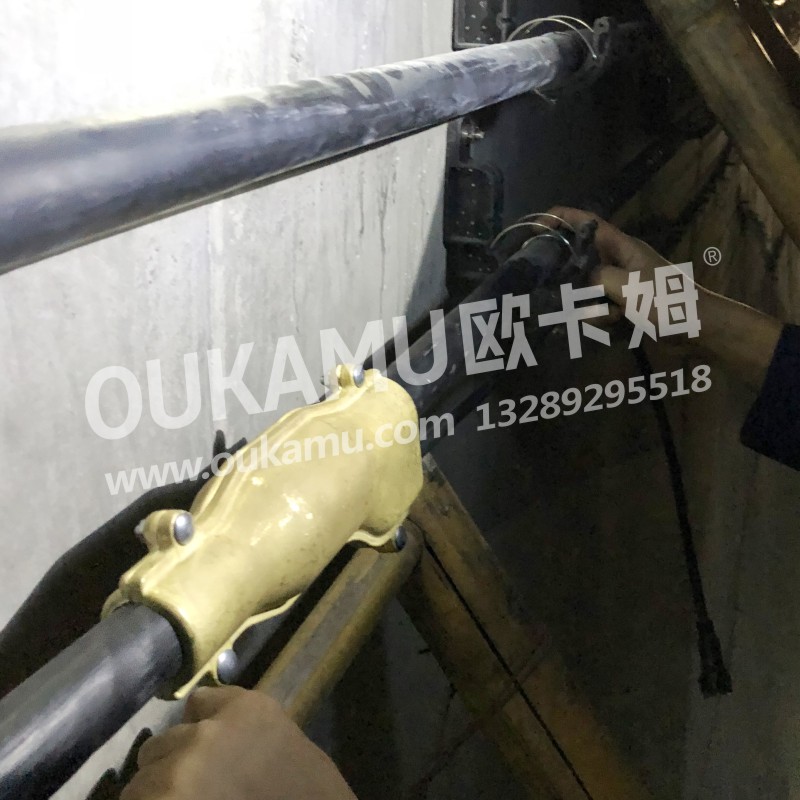

1.2 用于铁路隧道、公路隧道、地铁、综合管廊低压配电系统耐火电缆Τ接（分支连接），符合《铁路电力设计规范》和《铁路隧道设计规范》规定及200-700km/h高速铁路隧道内的使用要求。
.jpg)
.jpg)
2 产品组成
由金属防火防护外壳、矿物绝缘耐火集成Τ接端子体（集成分支连接体）、矿物绝缘防火固体胶和绝缘防火密封带组成。
3 产品优点
3.1 工程施工现场快速安装。
3.2 任意位置Τ接（分支连接）。
3.3 与电缆集成一体，电缆线芯不外露，保证电缆完整和设计使用寿命，规范标准，安全可靠、美观大方。
3.4 主干电缆无需截断。分支电缆既可是软芯电缆，也可是硬芯电缆。
3.5 多芯集成连接，安装一步到位，省时省力。
3.6 一个集成Τ接端子体（集成分支连接体）替代五个Τ接端子或五个穿刺线夹。
3.7 随用随买，无需预制，无需提前支付高额预制定金。
3.8 无需实地测量分支位置及尺寸，减少工作环节，避免工作失误，提高工作效率，降低人工成本，节约分支电缆长度，减少材料浪费。
3.9 集成化程度高，占用建筑面积小。
3.10 施工简单、维护方便，可重复使用。
3.11 优质低价、经济实用。
4 型号、规格和技术数据
|
型 号 |
规格 （电缆线芯导体截面，mm2） |
技术数据 |
||||
|
主电缆 (三～五芯) |
分支电缆 |
额定电压 （kV） |
载流量（A） |
外形尺寸 长*宽*高（mm） |
||
|
铜芯 |
铝合金芯 |
|||||
|
FH-JFZ-16/10 |
4～16 |
1.5～10 |
0.6/1 |
71 |
57 |
220*95*70 |
|
FH-JFZ-35/16 |
10～35 |
2.5～16 |
0.6/1 |
95 |
76 |
300*110*82 |
|
FH-JFZ-50/16 |
16～50 |
2.5～16 |
0.6/1 |
95 |
76 |
300*110*82 |
|
FH-JFZ-70/16 |
25～70 |
2.5～16 |
0.6/1 |
95 |
76 |
350*120*90 |
|
备 注 |
防火电缆线芯颜色应便于识别 |
|||||

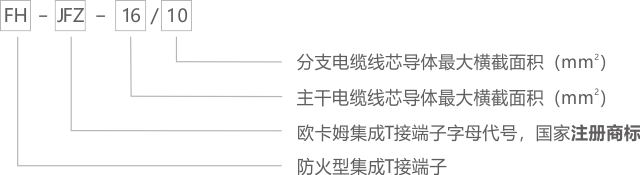

5 型号说明
